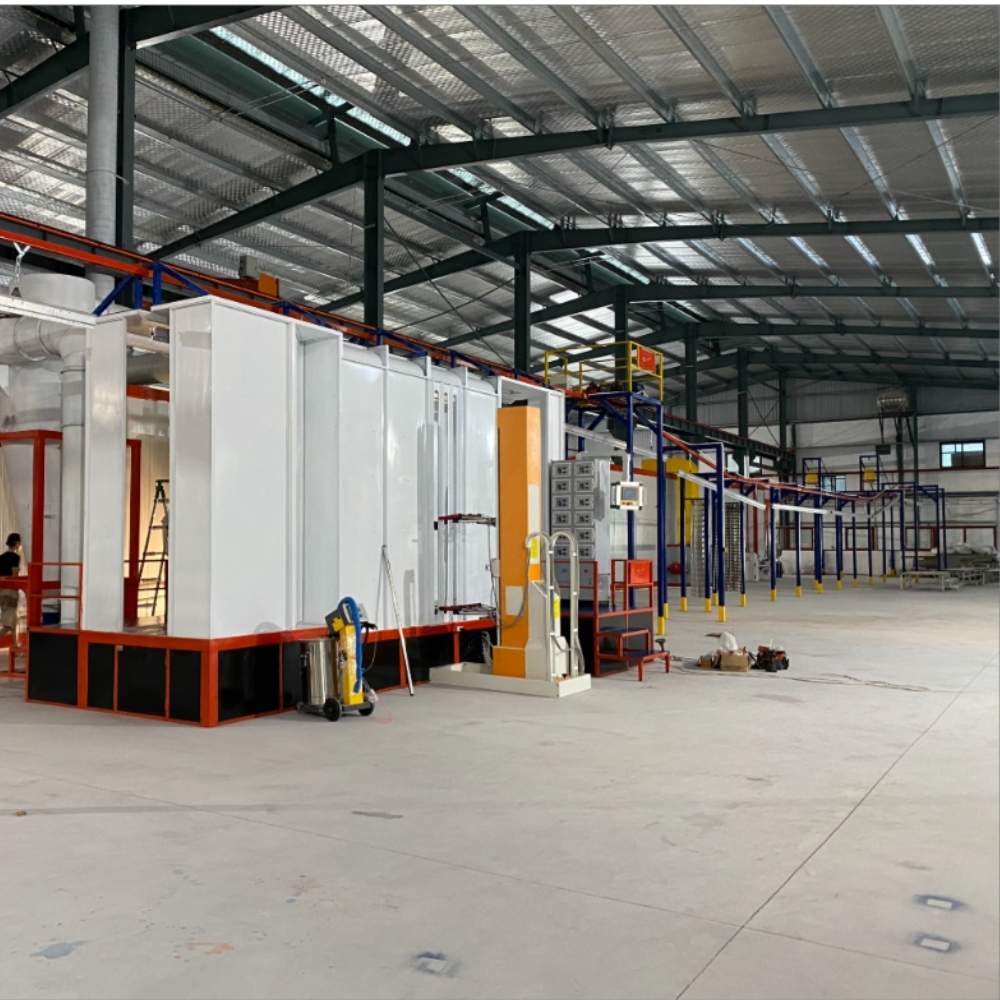

1. Dây chuyền sơn tĩnh điện tự động là gì?
Dây chuyền sơn tĩnh điện tự động là hệ thống gia công hoàn thiện bề mặt kim loại khép kín, ứng dụng nguyên lý lực hút tĩnh điện giữa các hạt bột sơn mang điện tích và bề mặt phôi sản phẩm mang điện tích trái dấu.
Khác với các phương pháp sơn thủ công truyền thống vốn phụ thuộc lớn vào tay nghề thợ sơn, hệ thống tự động hóa toàn bộ quy trình từ xử lý hóa chất, sấy khô, phun sơn cho đến sấy định hình bề mặt thông qua hệ thống băng tải treo liên tục.
Cấu tạo chi tiết của dây chuyền sơn tĩnh điện tự động
Một hệ thống sơn tĩnh điện tự động tiêu chuẩn công nghiệp được cấu thành từ các thành phần cốt lõi sau:
- Hệ thống xử lý bề mặt
- Lò sấy khô phôi
- Buồng phun sơn & Thu hồi
- Lò sấy định hình
- Băng tải treo liên tục

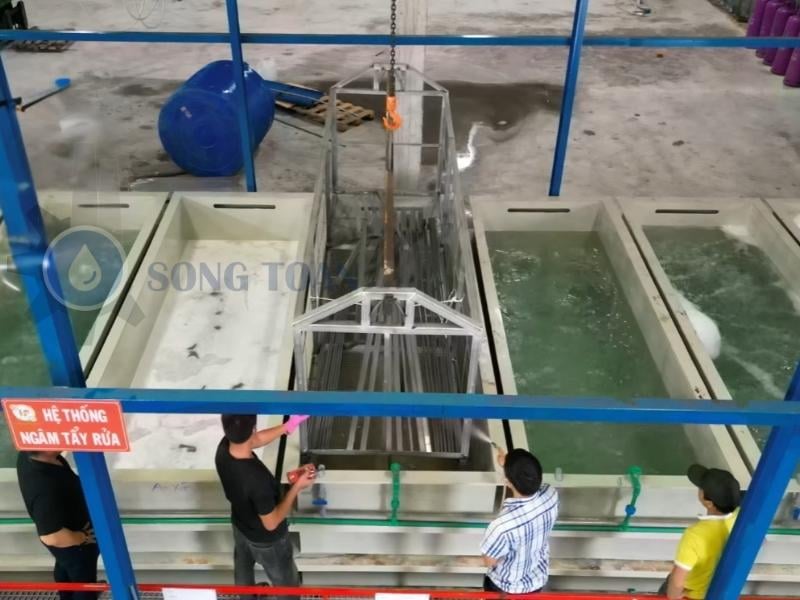

Hệ thống xử lý bề mặt phôi (hệ thống nhúng hóa chất)
Trước khi phủ sơn, bề mặt phôi kim loại bắt buộc phải được làm sạch dầu mỡ, gỉ sét và tạo một lớp màng bám dính tốt. Hệ thống nhúng xử lý bề mặt thường bao gồm chuỗi các bể chứa hóa chất chuyên dụng:
- Bể tẩy dầu mỡ: Loại bỏ màng mỡ công nghiệp và chất bẩn cơ học bám trên kim loại.
- Bể tẩy gỉ (Axit): Làm sạch các lớp oxy hóa, gỉ sét lâu ngày.
- Bể rửa nước: Loại bỏ dư lượng hóa chất sau mỗi bước tẩy.
- Bể định hình: Chuẩn bị bề mặt để lớp phốt phát bám đều hơn.
- Bể Phốt phát hóa: Tạo lớp màng vi xốp giúp tăng cường khả năng chống ăn mòn và gia tăng độ bám dính tối đa cho bột sơn.

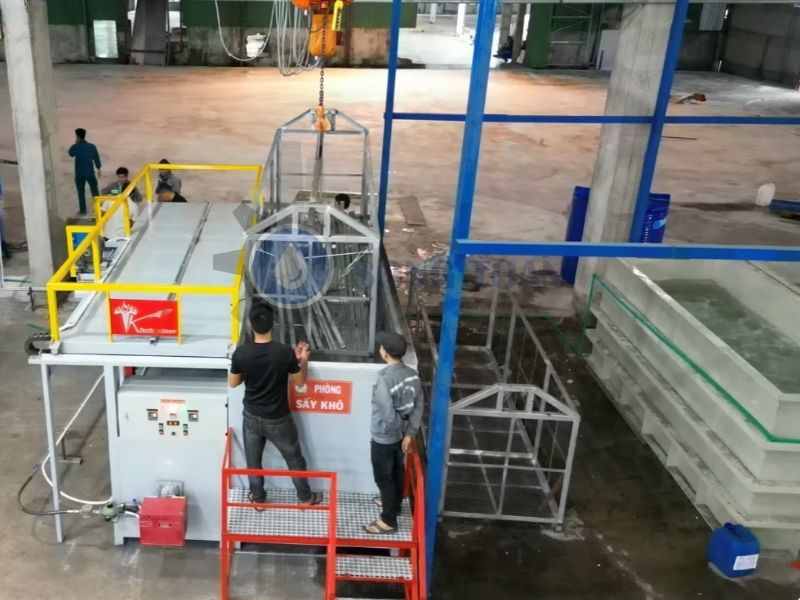

Buồng sấy khô phôi sau khi xử lý
Sau khi đưa ra khỏi hệ thống xử lý hóa chất, phôi sản phẩm còn đọng lại đốm nước và độ ẩm. Lò sấy khô phôi có nhiệm vụ bốc hơi hoàn toàn lượng nước này trước khi sản phẩm tiến vào buồng phun sơn.
- Nhiệt độ vận hành: Từ 100°C – 140°C.
- Tác dụng: Tránh tình trạng phôi bị ẩm gây bong bóng khí, rỗ bề mặt hoặc làm bột sơn bị vón cục khi bám vào kim loại.
Máy phun sơn tĩnh điện tự động
Hệ thống sử dụng các súng phun sơn tĩnh điện tự động gắn trên tay robot hoặc bộ biến thiên hành trình (robot phun sơn tĩnh điện tịnh tiến) di chuyển lên xuống nhịp nhàng.
- Súng phun sơn tĩnh điện: Được tích hợp cao áp bên trong, biến đổi dòng điện thấp thành dòng điện cao thế (lên đến 80kV - 100kV) để tích điện cho hạt bột sơn ngay tại đầu phun.
- Tủ điều khiển trung tâm: Cho phép cài đặt chính xác lượng bột đầu ra, điện áp (kV), dòng điện và khoảng cách phun tùy thuộc vào hình dáng phức tạp của phôi.

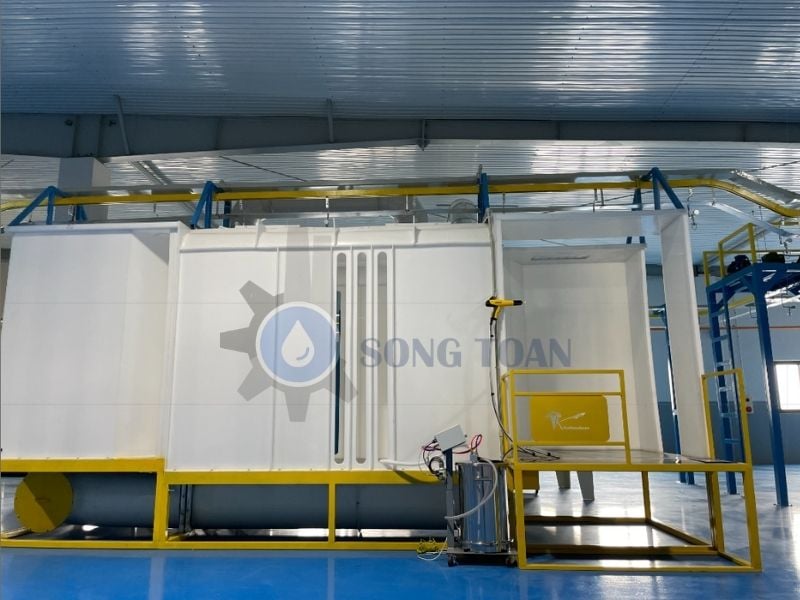

Buồng phun sơn và hệ thống thu hồi bột sơn
Buồng phun sơn giúp cách ly quy trình phun bột sơn với môi trường bên ngoài, giữ cho hạt bột không bị phát tán ra xưởng sản xuất. Đặc biệt, hệ thống này tích hợp cụm thu hồi giúp tái sử dụng tới hơn 90% lượng bột sơn dư thừa. Hiện nay có 2 công nghệ thu hồi phổ biến:
A. Hệ thống thu hồi bằng Filter
- Nguyên lý: Khí mang bột sơn thừa được quạt hút gom về các lõi lọc. Bột sơn giữ lại bên ngoài lõi lọc, sau đó hệ thống giũ khí nén định kỳ đẩy bột rụng xuống phễu thu hồi.
- Ưu điểm: Chi phí đầu tư ban đầu thấp, hiệu suất lọc bụi mịn rất cao, vận hành êm ái.
- Nhược điểm: Tốn thời gian khi chuyển đổi màu sơn (phải vệ sinh hoặc thay lõi Filter để tránh phối màu). Phù hợp nhất cho nhà xưởng sơn ít đổi màu.

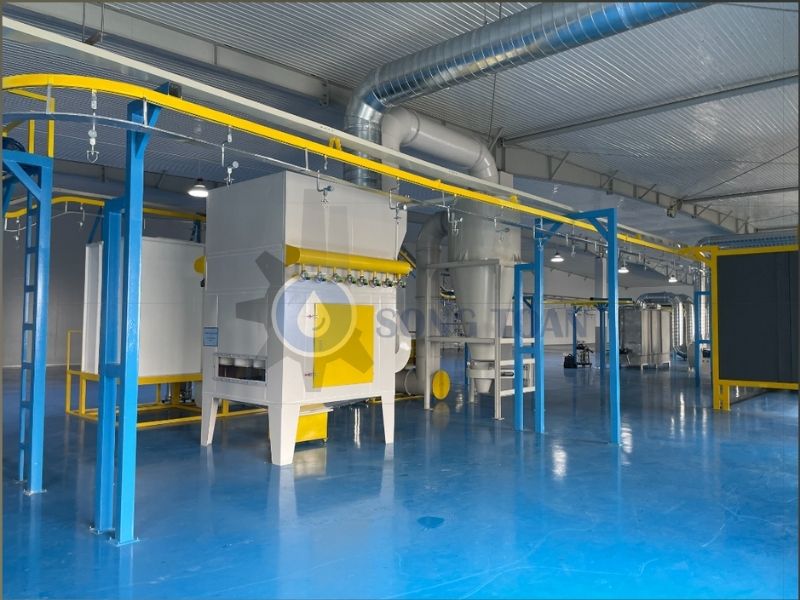

B. Hệ thống thu hồi bằng Cyclone
- Nguyên lý: Lực hút ly tâm mạnh đưa không khí chứa bột sơn xoáy tròn trong hình nón Xyclon. Hạt bột nặng rơi xuống đáy thu hồi, phần khí mịn tiếp tục qua cụm lọc Filter phụ.
- Ưu điểm: Khả năng vệ sinh và thay đổi màu sơn cực kỳ nhanh chóng (chỉ mất 10–15 phút), tỷ lệ thu hồi bột sơn dùng lại cao.
- Nhược điểm: Chi phí đầu tư ban đầu cao hơn hệ thống Filter đơn thuần. Phù hợp cho nhà xưởng gia công sơn nhiều màu sắc khác nhau trong ngày.

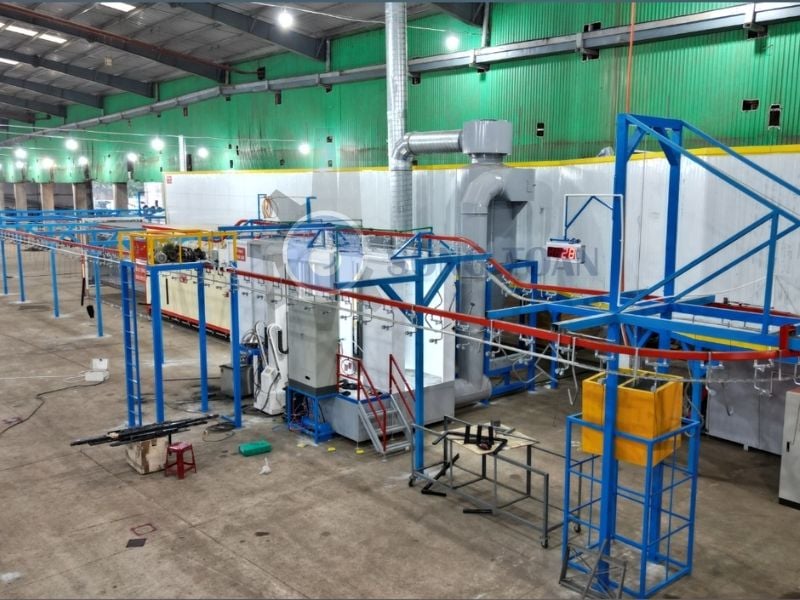

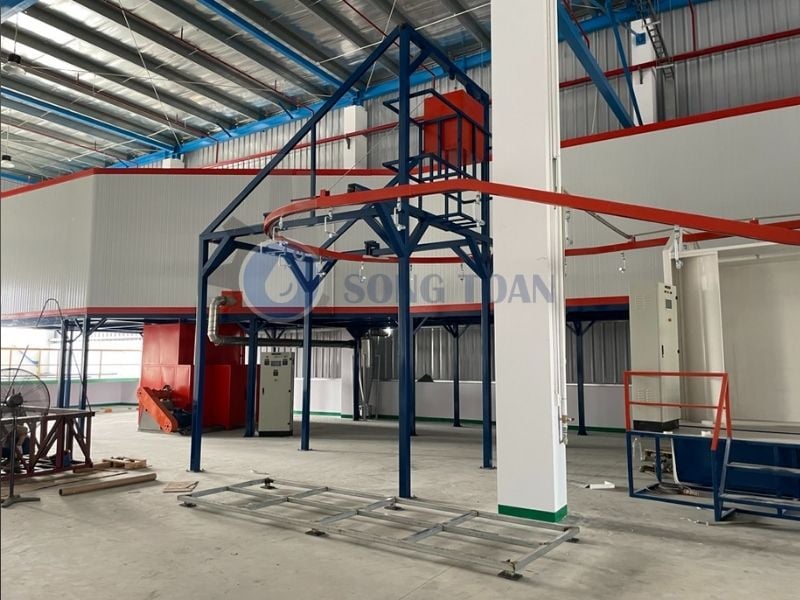

Hệ thống băng tải treo tự động
Toàn bộ quy trình vận chuyển phôi qua từng công đoạn được đảm nhiệm bởi hệ thống băng tải treo tự động.
- Cấu tạo: Bao gồm ray treo, xích tải chịu nhiệt, xe treo, động cơ truyền động và bộ biến tần điều chỉnh tốc độ linh hoạt.
- Ứng dụng: Giúp xâu chuỗi liên tục các công đoạn từ cấp phôi, nhúng hóa chất, sấy khô, phun sơn, sấy định hình, tải thành phẩm ra ngoài.

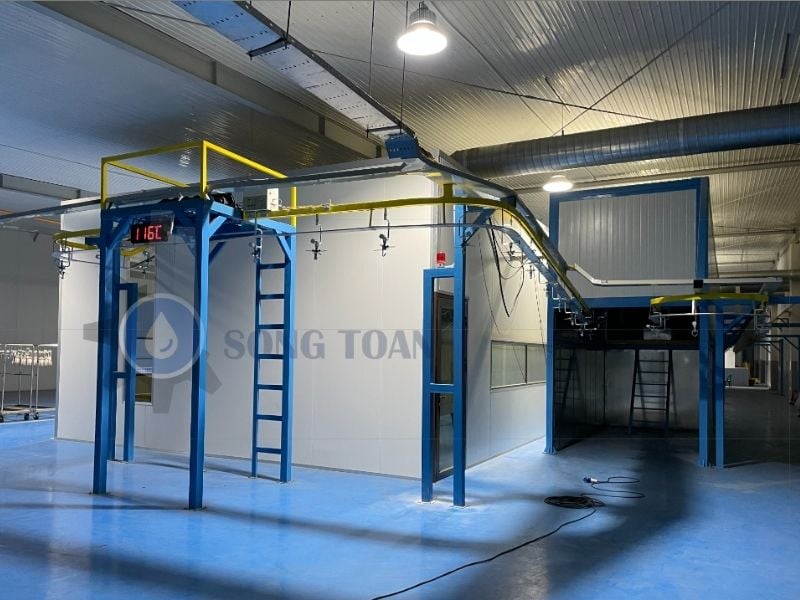

Lò sấy sơn tĩnh điện (lò sấy định hình bột sơn)
Sau khi phủ bột sơn, phôi được di chuyển vào lò sấy định hình. Tại đây, dưới tác động của nhiệt độ cao, hạt bột sơn sẽ nóng chảy, tạo liên kết hóa học và bám chặt vào bề mặt kim loại tạo thành lớp màng sơn mịn, có độ bền cơ học cao
- Nhiệt độ vận hành: Từ 180°C – 220°C (tùy thuộc vào thông số kỹ thuật của từng loại bột sơn)
- Thời gian ủ nhiệt: Duy trì ổn định từ 15 – 20 phút.
- Nhiên liệu cấp nhiệt: Nhiều lựa chọn đa dạng như đầu đốt gas hồng ngoại hoặc hệ thống thanh điện trở.
2.Ưu điểm tối ưu của dây chuyền sơn tĩnh điện tự động
- Tiết kiệm chi phí nguyên vật liệu: Tỷ lệ thu hồi bột sơn thừa lên tới trên 90%, giúp doanh nghiệp tái sử dụng tối đa nguồn vật tư, giảm thiểu rác thải môi trường.
- Năng suất vượt trội gấp 3 - 5 lần: Hệ thống vận hành liên tục 24/7 với tốc độ băng tải được lập trình chuẩn xác, loại bỏ thời gian chết giữa các khâu gia công.
- Chất lượng lớp sơn đồng đều: Robot phun sơn và công nghệ tĩnh điện giúp độ dày màng sơn đạt chuẩn trên từng mm², kể cả ở các góc khuất, hốc sâu mà thợ sơn thủ công khó thao tác.
- Cắt giảm chi phí nhân sự: Giảm thiểu từ 60% – 80% lực lượng lao động trực tiếp trong buồng sơn, giảm bớt chi phí độc hại và bảo hộ lao động.
- Thân thiện với môi trường: Sơn tĩnh điện là công nghệ sơn khô, hoàn toàn không chứa hợp chất hữu cơ dễ bay hơi, không, đáp ứng các tiêu chuẩn xanh trong sản xuất công nghiệp.
3. Ứng dụng thực tế và quy mô triển khai
Dây chuyền sơn tĩnh điện tự động được thiết kế đáp ứng linh hoạt cho đa dạng quy mô xưởng sản xuất:
- Quy mô ứng dụng: Các nhà máy gia công kim loại tấm, doanh nghiệp sản xuất linh kiện phụ tùng quy mô vừa và lớn, các xưởng gia công sơn thuê chuyên nghiệp đòi hỏi sản lượng hàng nghìn sản phẩm/ngày.
- Gia dụng & Đồ nội thất: Tủ văn phòng, khung bàn ghế sắt, kệ siêu thị, thang bàng, vỏ tủ lạnh, máy giặt...
- Thiết bị điện & Công nghiệp: Vỏ tủ điện, thang máy, vỏ máy nén khí, máng cáp, vỏ máy biến áp...
- Xây dựng & Kiến trúc: Thanh nhôm định hình, cửa cuốn, cửa chống cháy, lan can, hàng rào sắt, giàn giáo...
- Ô tô, Xe máy & Giao thông: Khung xe máy, mâm xe (lazang), phụ tùng ô tô, dải phân cách, cột đèn chiếu sáng...
4. Lưu ý vận hành và bảo trì dây chuyền sơn tĩnh điện
Để hệ thống hoạt động bền bỉ, duy trì độ chính xác và độ bền linh kiện, nên lưu ý các nguyên tắc vận hành - bảo trì sau
Các lưu ý quan trọng khi vận hành
- Kiểm tra dây tiếp đất: Đảm bảo hệ thống tiếp đất của băng tải và xích treo đạt điện trở tiêu chuẩn. Nếu tiếp đất kém, điện tích không thoát được sẽ gây cản trở hạt bột bám vào phôi, thậm chí phát sinh tia lửa điện nguy hiểm.
- Cân bằng áp suất khí nén: Khí nén cung cấp cho súng phun và cụm giũ bụi phải đảm bảo tuyệt đối khô, sạch, không chứa dầu và nước. Sự xuất hiện của hơi dầu/nước trong khí nén sẽ gây ra sự cố vón cục bột sơn và rỗ màng sơn.
- Kiểm soát độ sạch hóa chất: Thường xuyên đo nồng độ pH, nồng độ hóa chất trong các bể xử lý bề mặt để thay thế hoặc châm thêm kịp thời.
Quy trình bảo trì định kỳ
- Hàng ngày: Vệ sinh súng phun sơn tĩnh điện, đầu béc phun; xả đáy bộ lọc khí nén; thu gom bột sơn dư thừa cuối ca.
- Hàng tuần: Vệ sinh buồng phun sơn, kiểm tra lực căng xích băng tải treo và tra mỡ chịu nhiệt vào các khớp xích.
- Hàng tháng: Kiểm tra các lõi lọc Filter/Cyclone; kiểm tra hệ thống đốt gas/điện trở của lò sấy sơn tĩnh điện.
5. Câu hỏi thường gặp
Chi phí đầu tư phụ thuộc lớn vào quy mô xưởng, kích thước phôi lớn nhất, tốc độ băng tải và xuất xứ thiết bị (Việt Nam, Trung Quốc, Hàn Quốc, Gema - Thụy Sĩ...). Một hệ thống tự động hoàn chỉnh dao động từ 6 đến 10 tỷ đồng. Vui lòng liên hệ trực tiếp với đội ngũ tư vấn của Song Toàn để được hỗ trợ báo giá chi tiết, chính xác nhất
Sơn tĩnh điện khô sử dụng bột sơn , không dùng dung môi, có thể thu hồi tái sử dụng trên 90% và cần sấy ở nhiệt độ cao (~200°C). Trong khi đó, sơn tĩnh điện ướt sử dụng sơn dạng dung dịch, khó thu hồi hơn và chủ yếu áp dụng cho các vật liệu không chịu được nhiệt độ quá cao.
Nếu hệ thống lọc khí nén hoạt động tốt và bột sơn thu hồi được rây sạch bụi bẩn/dị vật trước khi trộn lại với bột mới (theo tỷ lệ khuyến cáo 20% bột thu hồi - 80% bột mới), chất lượng màng sơn hoàn toàn được đảm bảo và không bị ảnh hưởng.
Sơn tĩnh điện về nguyên lý cần vật liệu có khả năng dẫn điện. Hiện nay, sơn tĩnh điện chủ yếu áp dụng cho kim loại (sắt, thép, nhôm, inox). Tuy nhiên, với sự phát triển của công nghệ, một số dòng sơn tĩnh điện nhiệt độ thấp kết hợp hóa chất tăng cường độ dẫn điện bề mặt đã bắt đầu áp dụng được cho một số vật liệu khác nhưng chi phí và kỹ thuật đòi hỏi rất phức tạp.
Việc ứng dụng dây chuyền sơn tĩnh điện tự động là bước đi chiến lược giúp các doanh nghiệp sản xuất cơ khí bứt phá mạnh mẽ về quy mô lẫn chất lượng. Nắm rõ cấu tạo, nguyên lý vận hành và duy trì quy trình bảo trì nghiêm ngặt sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành, nhanh chóng thu hồi vốn đầu tư.
