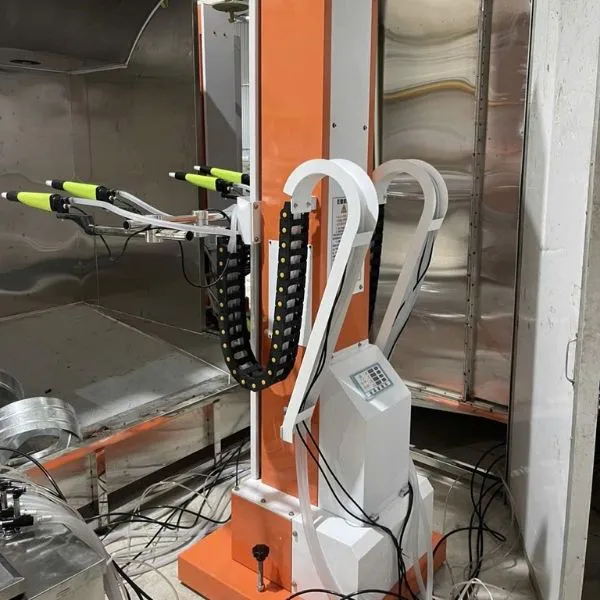

Robot phun sơn tĩnh điện tịnh tiến là gì?
Robot phun sơn tĩnh điện tịnh tiến là một loại robot chuyên dụng trong dây chuyền sản xuất sơn tĩnh điện tự động, được thiết kế để di chuyển theo chuyển động tịnh tiến (hướng lên và xuống) thẳng đứng trên giá treo hoặc ray dẫn hướng. Thiết bị này được sử dụng để phun bột sơn tĩnh điện lên bề mặt sản phẩm kim loại một cách chính xác, đều đặn.

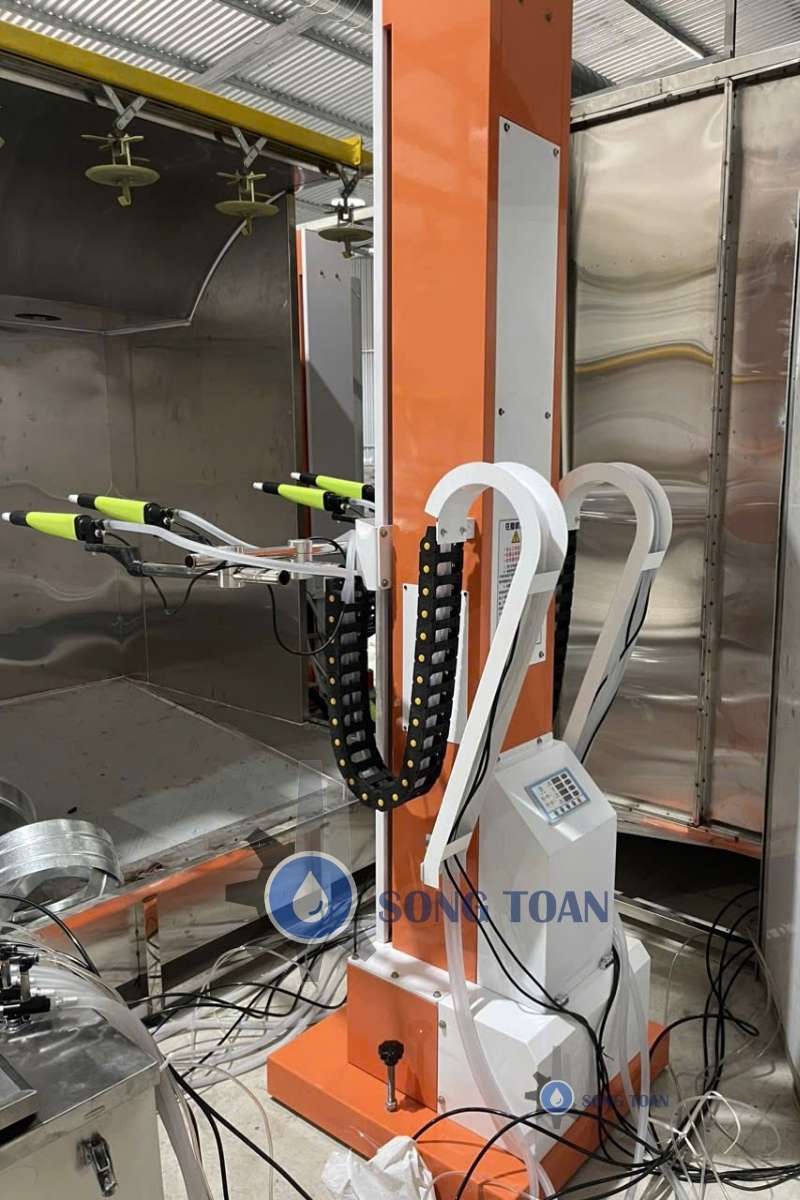

Cấu tạo của robot phun sơn tĩnh điện tịnh tiến
Robot phun sơn tĩnh điện tịnh tiến thường bao gồm các thành phần chính sau:
- Bộ phận điều khiển (Robot): Chứa các chương trình được lập trình sẵn để điều khiển quá trình phun sơn, tốc độ và hành trình di chuyển.
- Ray trượt và Giá treo: Là hệ thống cơ khí giúp robot di chuyển tịnh tiến một cách êm ái và chính xác theo chiều dọc (lên/xuống) hoặc chiều ngang.
- Súng phun sơn tĩnh điện: Thiết bị tạo ra điện tích cho bột sơn giúp sơn bám dính vào sản phẩm.
- Hệ thống cấp sơn và thùng cấp sơn: Cung cấp sơn liên tục và ổn định trong quá trình vận hành.
- Bộ định vị hoặc băng tải: Dùng để cố định và xoay sản phẩm trong quá trình phun sơn, đảm bảo tất cả các bề mặt đều được tiếp xúc với sơn.
Nguyên lý hoạt động
Robot được gắn súng phun sơn (có thể lên đến 8 súng trên mỗi robot) và di chuyển tịnh tiến dần từ dưới lên trên, phủ sơn lên bề mặt sản phẩm.
Để đảm bảo lớp sơn phủ đều toàn bộ, sản phẩm sẽ được xoay trong quá trình phun giúp mọi góc cạnh tiếp xúc đầy đủ với súng phun.
Quy trình này thường nằm ở bước phun sơn trong dây chuyền tự động, sau khi sản phẩm được làm sạch và sấy khô bề mặt.
Ưu điểm nổi bật
- Tăng hiệu suất: Giảm nhu cầu lao động thủ công, tốc độ phun nhanh hơn, phù hợp cho sản xuất lớn.
- Chất lượng cao: Lớp sơn đều, bám dính tốt nhờ công nghệ tĩnh điện, giảm lãng phí bột sơn lên đến 30-50%.
- Tiết kiệm chi phí: Giảm chi phí nhân công và vật liệu, thân thiện với môi trường (ít khí thải ).
- Ứng dụng phổ biến: Dùng trong sản xuất đồ nội thất kim loại, giá kệ, container, linh kiện ô tô, và các sản phẩm cần lớp phủ chống ăn mòn.
Lưu ý: Robot này tập trung vào chuyển động tuyến tính đơn giản, hiệu quả cho các sản phẩm phẳng có diện tích phun lớn.
So sánh giữa robot phun sơn tĩnh điện tịnh tiến và phun tay truyền thống
| Tiêu chí | Phun tay truyền thống | Robot tịnh tiến | Lợi ích thực tế |
| Độ đồng đều lớp sơn | Phụ thuộc tay nghề thợ, dễ chỗ dày chỗ mỏng | ≥ 98–99% đồng đều | Giảm tỷ lệ lỗi, khách hàng không khiếu nại về màu sắc, độ dày |
| Tỷ lệ bột sơn tận dụng | Chỉ 30–50% (phần lớn bay ra ngoài) | Trên 90 % (nhờ hệ thống thu hồi + súng điện áp cao) | Tiết kiệm 30–50% tiền bột sơn (rất lớn khi sản xuất hàng loạt) |
| Năng suất | 1 người phun 80–120 m²/ca | 1 robot thay 3–5 người, phun 400–800 m²/ca | Tăng công suất 3–5 lần mà không cần tuyển thêm thợ |
| Chi phí nhân công & sức khỏe | Thợ tiếp xúc bột sơn, bụi, điện áp cao 8–10 giờ/ngày | Thợ chỉ treo – gỡ hàng, không tiếp xúc bột | Giảm bệnh nghề nghiệp, không lo thiếu thợ phun lành nghề |
| Ổn định chất lượng dài hạn | Thợ mệt, chất lượng giảm cuối ca | 24/24 như nhau | Đạt chứng nhận ISO 9001, xuất khẩu EU/Mỹ dễ hơn |
| Tốc độ chuyển màu | Mất 15–30 phút lau buồng, thổi súng | 3–5 phút (tự động thổi sạch súng + thay màu trung tâm) | Nhận đơn hàng nhiều màu, số lượng ít mà vẫn có lãi |
| Bảo trì | Bảo trì súng phun cầm tay | Chỉ ray, dây curoa, động cơ servo – linh kiện phổ thông | Chỉ cần bảo trì hằng năm, chi phí không quá cao |
Khi nào nên dùng robot tịnh tiến?
Sử dụng Robot tịnh tiến là giải pháp lý tưởng cho các hoạt động sản xuất khối lượng lớn và liên tục.
- Sản xuất hàng loạt: Khi có nhu cầu sơn một số lượng lớn sản phẩm với tốc độ cao và không gián đoạn (hoạt động 24/7).
- Cần độ đồng đều và nhất quán: Robot di chuyển trên ray trượt với tốc độ và hành trình được lập trình chính xác, đảm bảo lớp sơn có độ dày đồng nhất trên toàn bộ bề mặt sản phẩm, loại bỏ các lỗi như chảy sơn, nhỏ giọt hoặc sơn không đều.
- Cần phun những sản phẩm phẳng hoặc dài: Robot tịnh tiến đặc biệt hiệu quả khi sơn các sản phẩm có bề mặt tương đối phẳng hoặc có hình dạng dài di chuyển trên băng tải (ví dụ: khung cửa, các bộ phận của tủ điện, thanh kim loại, một số chi tiết ô tô/xe máy, thiết bị gia dụng).
Câu hỏi thường gặp
1.Robot tịnh tiến có thể sơn được những loại vật liệu nào?
Robot này thường được sử dụng trong hệ thống sơn tĩnh điện, chủ yếu phun:
- Sơn bột tĩnh điện: Ứng dụng phổ biến nhất cho kim loại (sắt, thép, nhôm...).
- Sơn lỏng tĩnh điện: Có thể được sử dụng cho cả kim loại và một số vật liệu khác nếu chúng có khả năng dẫn điện.
2.Việc lập trình và vận hành robot có phức tạp không?
Không quá phức tạp. Hầu hết các robot tịnh tiến hiện đại đều có giao diện điều khiển (HMI) thân thiện với người dùng (màn hình cảm ứng). Kỹ thuật viên có thể dễ dàng thiết lập các thông số cơ bản như tốc độ di chuyển, chiều dài hành trình và lưu trữ hàng trăm công thức sơn cho từng loại sản phẩm.
3. Robot Tịnh Tiến phù hợp với những loại sản phẩm nào?
- Robot tịnh tiến lý tưởng nhất cho các sản phẩm có:
- Hình dạng đơn giản và tương đối phẳng: Ví dụ: Tấm kim loại, khung cửa, tủ điện, các chi tiết dài, bảng điều khiển, hoặc các sản phẩm có chiều cao lớn.
- Sản xuất hàng loạt: Những sản phẩm di chuyển liên tục trên băng tải, cần sơn phủ bề mặt nhanh chóng và hiệu quả.
