Cấu Tạo Máy Nén Khí Và Nguyên Lí Hoạt Động Có Thể Bạn Chưa Biết
Máy nén khí, hay còn gọi là máy bơm hơi, là thiết bị phổ biến dùng để tăng áp suất của chất khí thông qua hệ thống cơ học và các thiết bị máy móc. Quá trình này không chỉ giúp tăng năng lượng cho dòng khí mà còn làm tăng áp suất và nhiệt độ của khí nén.
Vậy máy nén khí có cấu tạo như thế nào và nguyên lý hoạt động ra sao? Hãy cùng dungcuphunson.com khám phá chi tiết trong bài viết dưới đây.

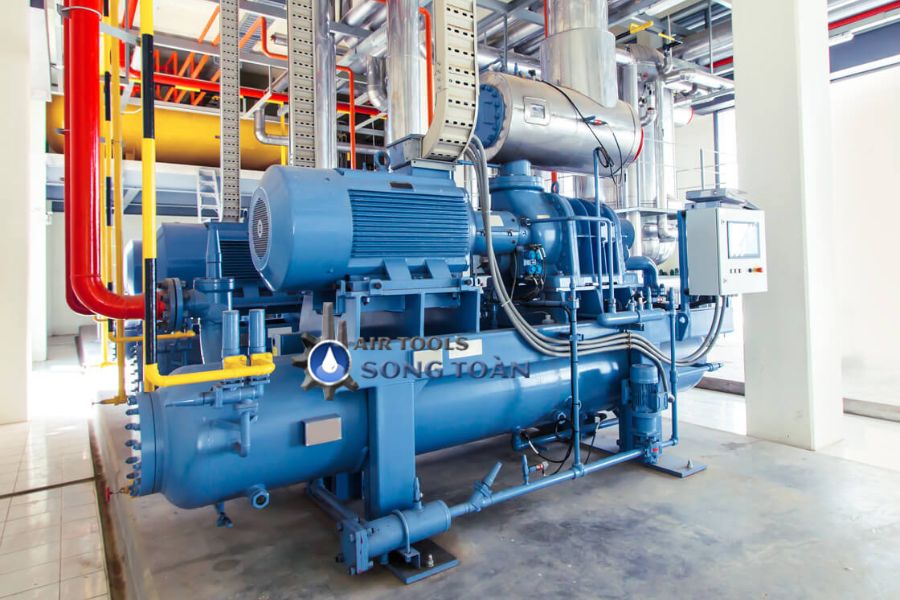

Giới thiệu về máy nén khí
Máy nén khí là thiết bị dùng để tăng áp suất không khí bằng cách hút không khí từ môi trường bên ngoài và lưu trữ trong bình chứa. Không khí nén này sẽ được dẫn tới các công cụ khác nhau để vận hành các loại máy móc.
Máy nén khí được ứng dụng phổ biến trong nhiều lĩnh vực:
- Ngành công nghiệp: Máy nén khí hỗ trợ các công việc in ấn, đóng gói, và trong sản xuất thực phẩm,…
- Ngành y tế: Máy nén khí cung cấp oxy, hỗ trợ làm khô thiết bị y tế và nguyên vật liệu.
- Sản xuất và chế tạo: Máy tạo áp lực để vận hành các thiết bị khác, hút chân không và làm sạch bụi bẩn.
- Bảo dưỡng và sửa chữa xe máy: Máy nén khí hỗ trợ vệ sinh, vận hành máy bơm và làm khô xe sau khi rửa.
- Bảo vệ môi trường: Máy nén khí còn được sử dụng để kiểm soát lượng nước thải và quá trình oxy hóa, giúp thay đổi tính chất nước thải.
Ngoài những công dụng trên, máy nén khí còn mang lại nhiều lợi ích khác trong đời sống, như thông tắc cống hay ứng dụng trong công nghiệp khai khoáng.
XEM THÊM: Báo Giá Máy Nén Khí Mini Chính Hãng, Giá Rẻ Bạn Nhất Định Phải Biết
Cấu tạo của máy nén khí
Hiện nay, có ba loại máy nén khí phổ biến là máy nén khí trục vít, máy nén khí piston và máy nén khí ly tâm, mỗi loại đều có đặc điểm cấu tạo riêng biệt.

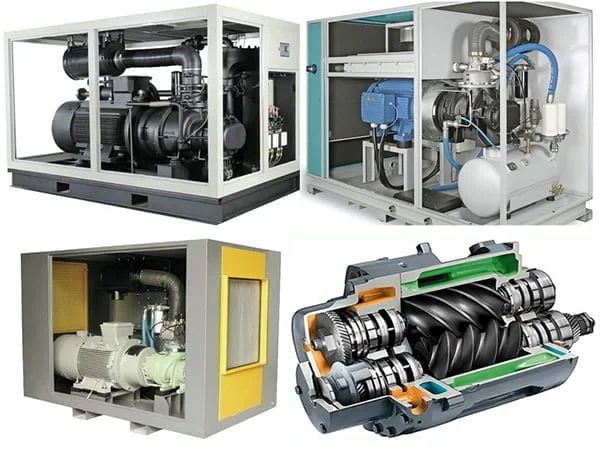

Cấu tạo máy nén khí trục vít
Máy nén khí trục vít có cấu tạo khác nhau tùy theo từng hãng sản xuất, với sự sắp xếp các bộ phận và linh kiện có thể khác biệt. Tuy nhiên, các thiết bị này đều đảm bảo chung một chức năng và nguyên lý hoạt động.

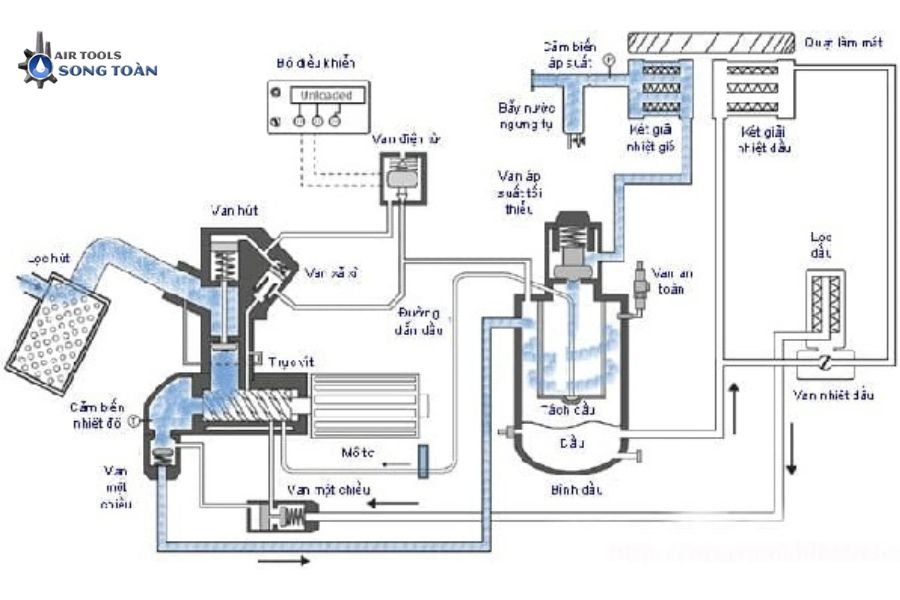

Các bộ phận chính của máy nén khí trục vít bao gồm:
- Cụm đầu máy nén khí: thực hiện chức năng nén khí, gồm trục vít, motor, bánh răng, dây đai và các thành phần khác.
- Motor điện và bộ coupling: sử dụng motor 3 pha để chuyển đổi điện năng thành cơ năng.
- Bình chứa dầu và lọc tách dầu: chứa dầu và loại bỏ tạp chất trong khí nén để đảm bảo chất lượng khí.
- Lọc dầu: đặt giữa trục vít và bình dầu, có nhiệm vụ loại bỏ tạp chất trong dầu.
- Két giải nhiệt dầu: nằm cạnh bộ phận làm mát để tản nhiệt dầu và giảm nhiệt độ khí nén.
- Quạt làm mát: thổi khí qua bộ phận làm mát dầu và không khí.
- Đường ống hồi dầu: thu hồi dầu từ đáy và lọc tách dầu sau khi lọc.
- Lọc sơ cấp: giảm tác động của cát, bụi bẩn lên máy.
- Bộ giải nhiệt: làm giảm nhiệt độ khí nén trước khi đưa ra khỏi bình chứa.
- Van hút: kiểm soát lưu lượng khí vào máy.
- Van một chiều: điều hướng không khí theo hướng nhất định, lắp ở đầu ra khí nén.
- Van chặn dầu: ngăn dầu tràn từ đầu nén sang motor khi không vận hành, nằm ở đáy cụm đầu nén.
- Van áp suất tối thiểu: duy trì áp suất tối thiểu tại bình dầu, chức năng tương tự như van một chiều.
- Van hằng nhiệt: điều tiết lượng dầu lên bộ phận két làm mát.
- Van điện từ: đóng và mở cổ hút.
- Van an toàn: bảo vệ thiết bị trước các sự cố như chập và cháy.
- Cảm biến áp suất: hỗ trợ điều khiển máy với giải áp suất định mức.
- Cảm biến nhiệt độ: đo nhiệt độ, cảnh báo khi nhiệt độ quá cao.
- Cảm biến quá tải: rơ le bảo vệ thiết bị khỏi chập, cháy và vận hành sai.

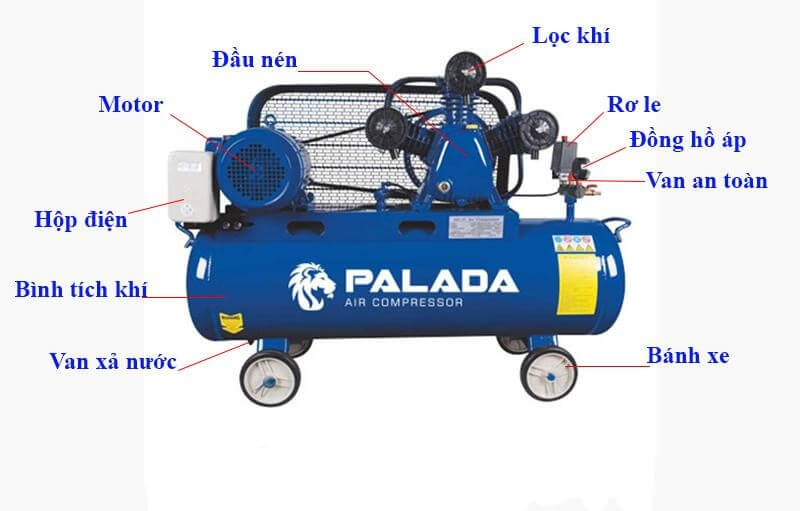

Cấu tạo máy nén khí piston
Máy nén khí piston có thiết kế nhỏ gọn và kết cấu nhẹ, giúp tiết kiệm diện tích khi lắp đặt. Máy có khả năng tạo áp suất cao, lên đến 2000kg/cm². Máy nén khí piston có hai loại chính: máy nén khí piston 1 chiều 1 cấp và máy nén khí piston 2 cấp.
Máy nén khí piston 1 chiều 1 cấp bao gồm các bộ phận như xilanh, piston, van nạp khí, van xả khí, con trượt, thanh truyền, con đẩy và tay quay. Trong khi đó, máy nén khí piston 2 cấp còn có thêm bình làm mát khí và phớt. Điểm khác biệt dễ nhận biết nhất giữa hai loại này là bình làm mát khí, chỉ có ở máy nén khí piston 2 cấp.

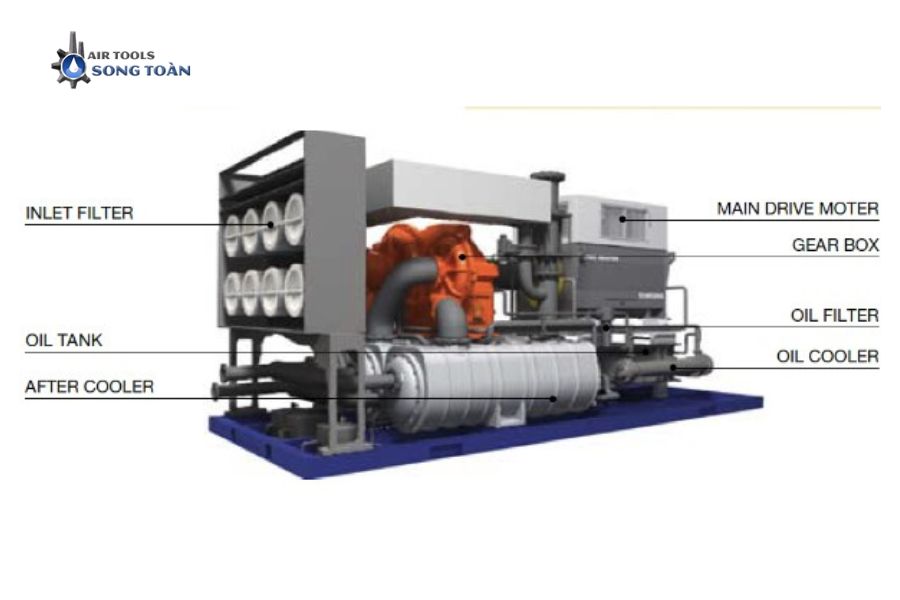

Cấu tạo máy nén khí ly tâm
Máy nén khí ly tâm gồm các bộ phận chính như trục máy, bánh công tác và các cánh định hướng, cùng với nhiều chi tiết quan trọng khác như cửa hút, ổ đỡ, rotor, ổ chặn, vách ngăn, vòng làm kín, vỏ trong, cửa xả, bộ làm kín đầu trục, bánh guồng,...
Vỏ máy nén khí ly tâm, thường được chế tạo từ gang xám hoặc gang hợp kim, có cấu trúc phức tạp và khối lượng lớn. Vỏ máy tích hợp các ổ trục để đỡ trục máy, áo nước để dẫn nước làm mát, và khoang dẫn khí. Phần vỏ thường được chế tạo thành hai nửa để dễ dàng tháo lắp, tuy nhiên, cũng có các loại vỏ liền khối.
- Trục máy nén khí: gắn vào các ổ đỡ trong vỏ máy, thường làm từ thép hợp kim.
- Cánh định hướng: là tấm kim loại đặt gần bánh công tác, điều hướng dòng khí từ cửa xả của cấp nén này đến cửa nạp của cấp nén tiếp theo, thường làm từ gang hoặc thép hợp kim.
- Bánh công tác: gồm ba loại chính: bánh công tác hở, kín và nửa hở, được lắp trên trục máy và quay cùng trục để biến đổi động năng của khí và thực hiện quá trình nén khí.

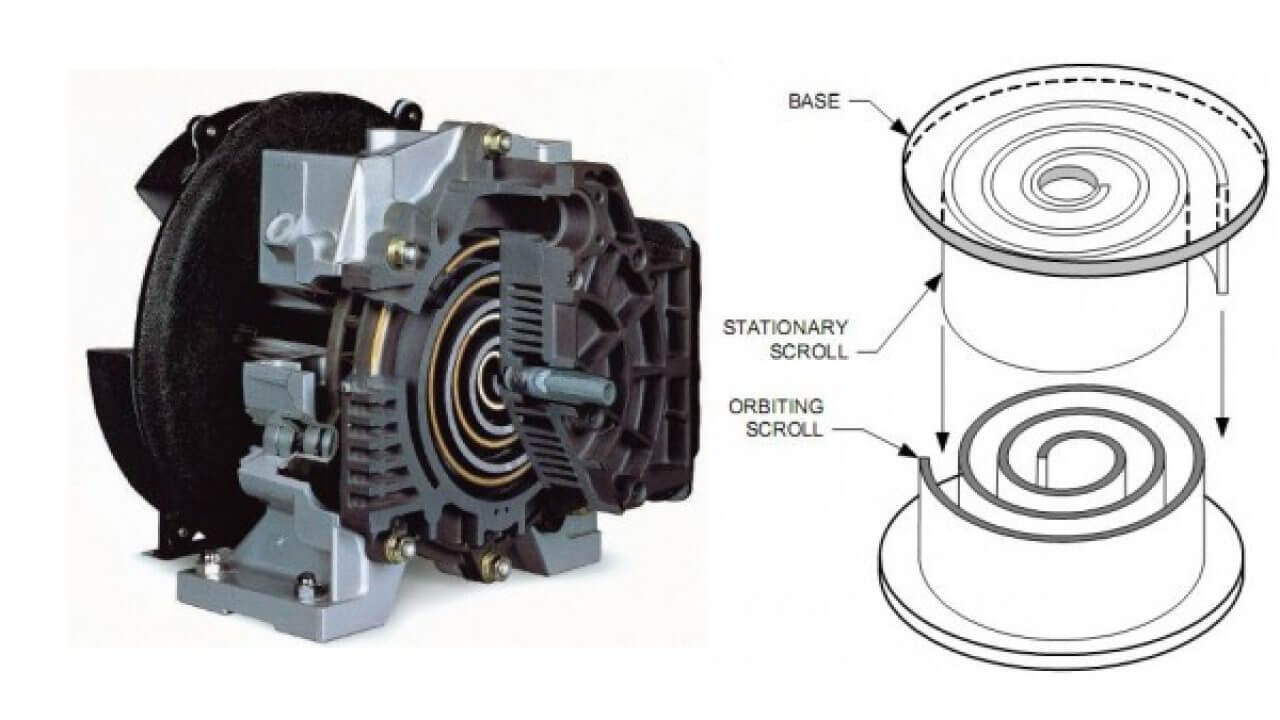

Cấu tạo máy nén khí cuộn
Máy nén dạng cuộn, hay máy nén khí dạng xoắn ốc, có cấu tạo gồm hai phần xoắn ốc Archimedes: một đĩa xoắn cố định và một đĩa xoắn di chuyển quanh đĩa cố định. Hai đĩa xoắn ốc này ăn khớp nhau, tạo thành các túi khí hình lưỡi liềm. Trong đó, đĩa xoắn tĩnh được cố định, còn đĩa xoắn còn lại di chuyển trên một trục chuyển động lệch tâm.
Tương tự như các loại máy nén khí trục vít và piston, máy nén khí dạng cuộn (scroll) được chia thành hai loại: máy nén khí cuộn có dầu và máy nén khí cuộn không dầu.

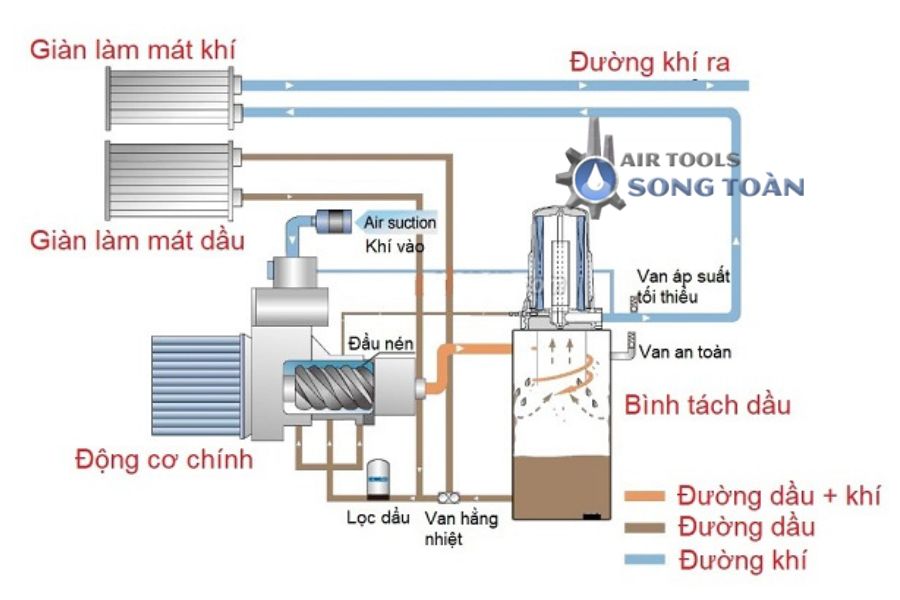

Nguyên lý hoạt động của máy nén khí
Máy nén khí hoạt động bằng cách chuyển hóa năng lượng cơ học từ động cơ đốt trong hoặc động cơ điện thành nhiệt năng và năng lượng khí nén. Có ba nguyên lý hoạt động chính của máy nén khí: nguyên lý thay đổi thể tích, nguyên lý động năng và nguyên lý ăn khớp.
- Nguyên lý thay đổi thể tích: Dựa theo định luật Boyle-Mariotte, không khí được dẫn vào buồng chứa, sau đó buồng từ từ thu nhỏ lại để tăng áp suất. Các máy nén khí theo nguyên lý này bao gồm máy nén khí piston, cánh gạt và bánh răng.
- Nguyên lý động năng: Áp dụng cho máy nén khí ly tâm, trong đó khí được đưa vào buồng chứa và tăng tốc nhờ bộ phận quay tốc độ cao, giúp gia tăng áp suất và tạo ra lưu lượng cũng như công suất lớn.
- Nguyên lý ăn khớp: Đây là nguyên lý của máy nén khí trục vít, trong đó khí được hút vào qua cửa nạp, nén giữa các bánh răng và đẩy ra qua cửa xả. Quá trình này diễn ra nhờ sự quay ngược chiều của hai trục vít trong máy.
